Diagrama SFC (o GRAFCET) http://perso.wanadoo.es/kiko2000/element_ct.html
El diagrama SFC (“Sequential Function Chart”), també conegut com a GRAFCET (GRÀFic de Control d’Etapes i Transicions), és un dels més utilitzats per a la representació i programació de màquines i processos seqüencials.

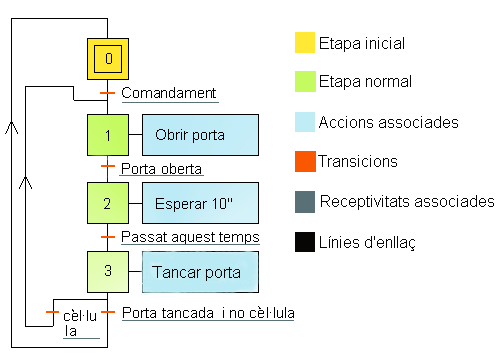

Ens permet representar cada etapa (o estat) per la que va passant la màquina o el procés, quin o quins elements (motors, cilindres, calefactors, indicadors, etc) es troben actius i quins inactius en cada etapa, de quina etapa a quina o quines etapes pot passar, i quina o quines són les condicions que s’han d’acomplir per a que passi de cada etapa a la següent. Elements del GRAFCET
El diagrama SFC es troba entre els llenguatges gràfics definits a l’estàndard IEC-61131-3 per a la programació d’autòmats programables. Per això la major part dels entorns de programació per a autòmats programables, com és el cas del programari lliure ClassicLadder, l’inclouen.
Per a saber-ne més, podeu consultar el llibre de l’Oriol Boix, l’Antoni Sudrià i el Joan Bergas, Automatització industrial amb GRAFCET.
Oriol López
També trobareu informació a la botiga de la Comissió Electrotècnica Internacional (IEC):
http://webstore.iec.ch/webstore/webstore.nsf/Artnum_PK/47556
Efectivament, hi podrem adquirir un exemplar de l’edició bilingüe en anglès i francès de la norma IEC-61131-3 completa, per 340.00 francs suïssos (ara mateix uns 327.15 euros). Amb aquest preu tan fora de l’abast de la majoria de butxaques suposo que no en vendran gaires.
