El regulador de tensió commutat LM2596

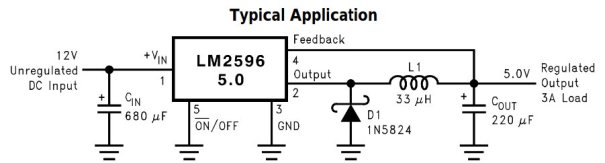

Circuit d'aplicació del CI LM2596 5.0

Exemple de circuit d’aplicació d’un regulador LM2596, de la fitxa tècnica dels reguladors LM2596 de Texas Instruments

Els circuits integrats reguladors de tensió commutats LM2596 permeten simplificar el disseny de fonts d’alimentació de rendiment superior al que s’obtenia amb els clàssics reguladors lineals, reduint-ne el consum elèctric, generant menors pèrdues en forma d’escalfament i reduint les necessitats d’evacuació de la calor generada.

Estan disponibles en encapsulats TO-220 i TO-263 i poden proporcionar corrents de sortida de fins a 3A; a partir de 2A cal acoblar-los un dissipador de calor, cosa que la versió en encapsulat TO-220 facilita.

En funció de la tensió de sortida que es vulgui obtenir, cal triar-ne la versió corresponent:

  • LM2596-3.3 per a  3,3V
  • LM2596-5.0 per a 5V
  • LM2596-12 per a 12V
  • LM2596-ADJ per a una tensió que es pot ajustar entre 1,2V i 37V

Per a saber-ne més, us recomano de fer un cop d’ull a la fitxa tècnica dels reguladors LM2596 de Texas Instruments.
